外形尺寸:140×64×24mm | 系列號:TL AC/DC | 輸入電壓:24V |
輸出模式:?jiǎn)温份敵?/span> | 安裝方式:臥式安裝 | EMI濾波:內部帶EMI濾波器 |
成品保證:100%滿負載老化 | 品質保障 :2年保修 | 冷卻方式:自然冷卻 |
輸入特性
輸入電壓范圍:176~265VAC/220-370VDC | 輸入頻率:47~63HZ | 浪涌電流:40A/230VAC(冷態) |
安全特性
絕緣強度:Vin~Vout/1500VAC/min | ||
保護功能:短路保護(自恢復)、過載保護110%-130%(自恢復) | ||
絕緣電阻:≥100MΩ | 泄漏電流:<0.5mA/230VAC | 平均無故障間隔時間:MTBF≥5×105h |
安全標準
安全標準:設計符合GB4943. EN60950. UL60950
EMC標準
設計符合EN55022. ClassA、EN61000-3-2,3、EN61000-4-2,3,4,5,6,8,11
輸出特性
輸出電壓穩定度:0.5% | 線性調整率:≤0.5% | 紋波及噪聲:≤1% Vout |
溫度系數:≤0.02%/℃(最大值) | 輸出電壓可調節范圍:±10% | 上升時間:50ms(230Vac,滿載時) |
保持時間:20ms(230Vac,滿載時) |
環境特性
工作溫度:0℃~45℃@100%,-10℃@80%,60℃@40% | 儲存溫度:-20℃~85℃ | 相對濕度:20%~90%RH(無凝露) |
產品選型表
產品型號 | 輸出電壓/輸出電流 | 紋波 | 典型效率 |
TL-90S-24 | 24V—3.5A | 240mV | 83% |

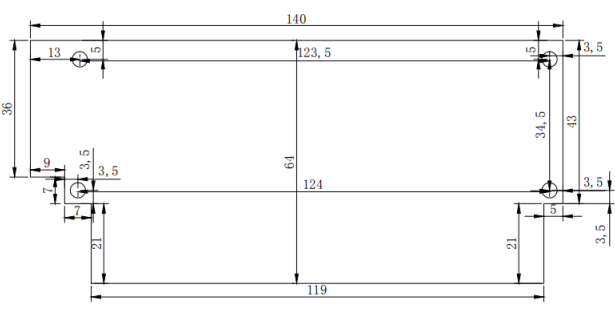

安裝尺寸
產品規格表
