100W雙路輸出

 外形尺寸：160×98×40mm

 系列號：TL  AC/DC

 輸入電壓：176～265VAC

 輸出模式：D 兩路

 輸出總功率：100W

 EMI濾波：內部帶EMI濾波器

 成品保證：100%滿負載老化

 品質保障 ：2年保修

 冷卻方式：自然冷卻

 安裝方式：立式/臥式安裝




輸入特性

 輸入電壓范圍：176～265VAC/200-360VDC

 輸入頻率：47～63HZ

 浪涌電流：40A/230VAC（冷態）


安全特性

 絕緣強度：Vin～Vout/1500VAC/min、Vin～FG/1500VAC/min、Vout～FG/500VAC/min

 保護功能：短路保護（自恢復）、過載保護110%-130%（自恢復）

 絕緣電阻：≥100MΩ

 泄漏電流：＜0.5mA/230VAC

 平均無故障間隔時間：MTBF≥5×105h


安全標準

安全標準：設計符合GB4943. EN60950. UL60950



EMC標準

設計符合EN55022. ClassA、EN61000-3-2,3、EN61000-4-2,3,4,5,6,8,11



輸出特性

 輸出電壓穩定度：（見選型表）

 線性調整率：±0.5%

 紋波及噪聲：≤1% Vout

 溫度系數：≤0.02%/℃（最大值）

 輸出電壓可調節范圍：±10%

 上升時間：50ms（230Vac,滿載時）

 保持時間：20ms（230Vac,滿載時）




環境特性

 工作溫度：0℃～45℃@100%,-10℃@80%,60℃@40%

 儲存溫度：-20℃～85℃

 相對濕度：20%～90%RH（無凝露）


產品選型表

 產品型號

 輸出電壓/輸出電流

 紋波

 典型效率

 TL-100D-A

 5V/1.5A—15A

 100mV

 73%

 12V/0A—2A

 100mV

 TL-100D-B

 5V/1.5A—15A

 100mV

 74%

 24V/0A—1A

 150mV

  TL-100D-C

  12V/0.7A-7A

  100mV

  75%

  5V/0A-2A

  100mV

  TL-100D-D

  24V/0.4V-4A

  100mV

  76%

  5V/0V-2A

  100mV

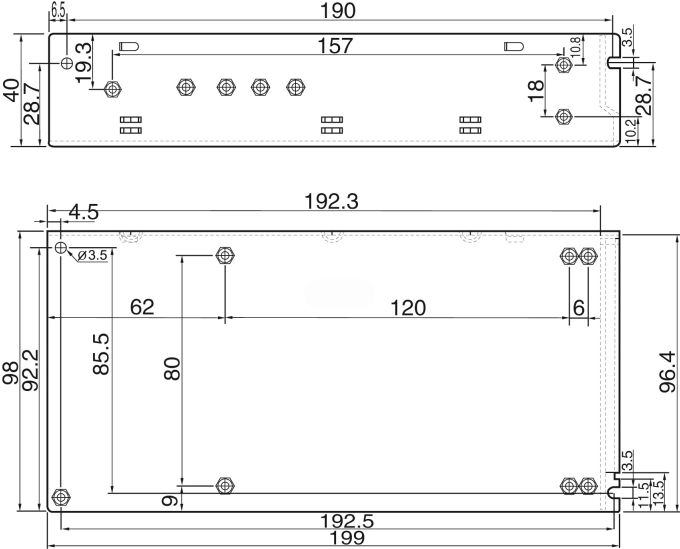

安裝尺寸






產品規格表
