400W單路輸出

 外形尺寸：261×103×65mm

 系列號：TL  AC/DC

 輸入電壓：176～265VAC

 輸出模式：S 單路

 輸出總功率：400W

 EMI濾波：內部帶EMI濾波器

 成品保證：100%滿負載老化

 品質保障 ：2年保修

 冷卻方式：自然冷卻

 安裝方式：立式/臥式安裝




輸入特性

 輸入電壓范圍：176～265VAC/200-360VDC

 輸入頻率：47～63HZ

 浪涌電流：40A/230VAC（冷態）



安全特性

 絕緣強度：Vin～Vout/1500VAC/min、Vin～FG/1500VAC/min、Vout～FG/500VAC/min

 保護功能：短路保護（自恢復）、過載保護110%-130%（自恢復）

 絕緣電阻：≥100MΩ

 泄漏電流：＜0.5mA/230VAC

 平均無故障間隔時間：MTBF≥5×105h


安全標準

安全標準：設計符合GB4943. EN60950. UL60950



EMC標準

設計符合EN55022. ClassA、EN61000-3-2,3、EN61000-4-2,3,4,5,6,8,11



輸出特性

 輸出電壓穩定度：（見選型表）

 線性調整率：±0.5%

 紋波及噪聲：≤1% Vout

 溫度系數：≤0.02%/℃（最大值）

 輸出電壓可調節范圍：±10%

 上升時間：50ms（230Vac,滿載時）

 保持時間：20ms（230Vac,滿載時）





環境特性

 工作溫度：0℃～45℃@100%,-10℃@80%,60℃@40%

 儲存溫度：-20℃～85℃

 相對濕度：20%～90%RH（無凝露）



產品選型表

 產品型號

 輸出電壓/輸出電流

 紋波

 典型效率

  TL-400S-9

  9V—44A

  100mV

  78%

  TL-400S-12

  12V—33A

  100mV

  80%

  TL-400S-24

  24V—16.6A

  100mV

  82%

 TL-400S-36

 36V—11A

 100mV

 83%

 TL-400S-48

 48V—10A

 150mV

 84%

 TL-400S-60

 60V—8.5A

 200mV

 85%

 TL-400S-70

 70V—5.7A

 250mV

 85%

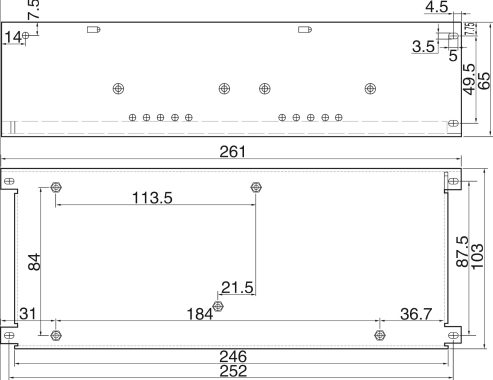

安裝尺寸





產品規格表
