外形尺寸：199×110×50mm | 系列號：TL AC/DC | 輸入電壓：176～265VAC |
輸出模式：S 單路 | 輸出總功率：250W | EMI濾波：內部帶EMI濾波器 |
成品保證：100%滿負載老化 | 品質保障 ：2年保修 | 冷卻方式：自然冷卻 |
安裝方式：立式/臥式安裝 |
輸入特性
輸入電壓范圍：176～265VAC/200-360VDC | 輸入頻率：47～63HZ | 浪涌電流：40A/230VAC（冷態） |
安全特性
絕緣強度：Vin～Vout/1500VAC/min、Vin～FG/1500VAC/min、Vout～FG/500VAC/min | ||
保護功能：短路保護（自恢復）、過載保護110%-130%（自恢復） | ||
絕緣電阻：≥100MΩ | 泄漏電流：＜0.5mA/230VAC | 平均無故障間隔時間：MTBF≥5×105h |
安全標準
安全標準：設計符合GB4943. EN60950. UL60950
EMC標準
設計符合EN55022. ClassA、EN61000-3-2,3、EN61000-4-2,3,4,5,6,8,11
輸出特性
輸出電壓穩定度：（見選型表） | 線性調整率：±0.5% | 紋波及噪聲：≤1% Vout |
溫度系數：≤0.02%/℃（最大值） | 輸出電壓可調節范圍：±10% | 上升時間：50ms（230Vac,滿載時） |
保持時間：20ms（230Vac,滿載時） |
環境特性
工作溫度：0℃～45℃@100%,-10℃@80%,60℃@40% | 儲存溫度：-20℃～85℃ | 相對濕度：20%～90%RH（無凝露） |
產品選型表
產品型號 | 輸出電壓/輸出電流 | 紋波 | 典型效率 |
TL-250S-9 | 9V—22A | 80mV | 80% |
TL-250S-12 | 12V—20A | 100mV | 82% |
TL-250S-24 | 24V—10A | 100mV | 84% |
TL-250S-36 | 36V—9.7A | 100mV | 84% |
TL-250S-48 | 48V—5A | 150mV | 85% |
TL-250S-60 | 60V—4A | 150mV | 86% |

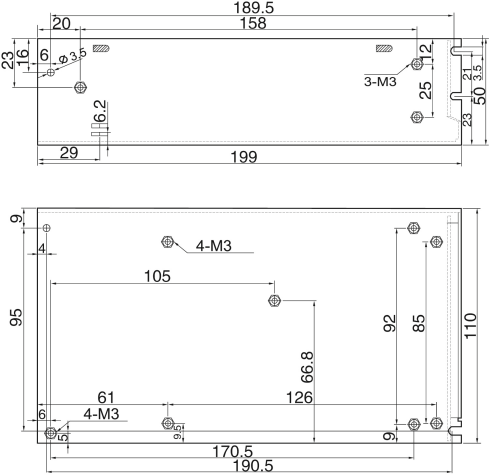

安裝尺寸
產品規格表
