產品概述
技術參數
文檔下載

25W 單路輸出

 外形尺寸：110×78×35mm

 系列號：TL  AC/DC

 輸入電壓：176～265VAC

 輸出模式：S 單路

 輸出總功率：25W

 EMI濾波：內部帶EMI濾波器

 成品保證：100%滿負載老化

 品質保障 ：2年保修

 冷卻方式：自然冷卻

 安裝方式：立式/臥式安裝




輸入特性

 輸入電壓范圍：176～265VAC/200-360VDC

 輸入頻率：47～63HZ

 浪涌電流：40A/230VAC（冷態）



安全特性

 絕緣強度：Vin～Vout/1500VAC/min、Vin～FG/1500VAC/min、Vout～FG/500VAC/min

 保護功能：短路保護（自恢復）、過載保護110%-130%（自恢復）

 絕緣電阻：≥100MΩ

 泄漏電流：＜0.5mA/230VAC

 平均無故障間隔時間：MTBF≥5×105h


安全標準

安全標準：設計符合GB4943. EN60950. UL60950



EMC標準

設計符合EN55022. ClassA、EN61000-3-2,3、EN61000-4-2,3,4,5,6,8,11



輸出特性

 輸出電壓穩定度：（見選型表）

 線性調整率：±0.5%

 紋波及噪聲：≤1% Vout

 溫度系數：≤0.02%/℃（最大值）

 輸出電壓可調節范圍：±10%

 上升時間：50ms（230Vac,滿載時）

 保持時間：20ms（230Vac,滿載時）





環境特性

 工作溫度：0℃～45℃@100%,-10℃@80%,60℃@40%

 儲存溫度：-20℃～85℃

 相對濕度：20%～90%RH（無凝露）



產品選型表

 產品型號

 輸出電壓/輸出電流

 紋波

 典型效率

  TL-25S-3.3

  3.3V—5A

  80mV

  70%

  TL-25S-5

  5V—5A

  80mV

  75%

  TL-25S-9

  9V—2.8A

  100mV

  78%

 TL-25S-12

 12V—2.1A

 100mV

 80%

 TL-25S-24

 24V—1A

 150mV

 82%

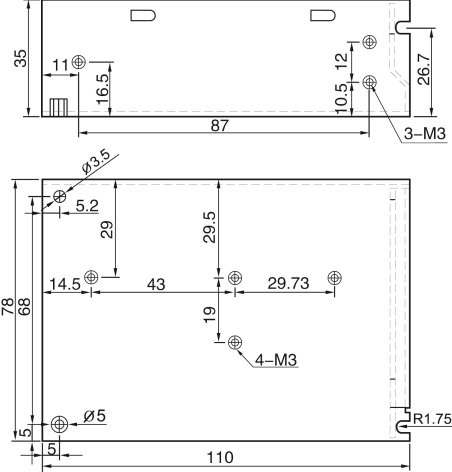

安裝尺寸






產品規格表




data/upload/








請點擊以下鏈接下載文檔
